Dantherm HCH 5 / HCH 8 horisontaalsed elamu ventilatsiooniseadmed

Soojustagastusega ventilatsioon eramajja, korterisse jm

HCH 5 ja HCH 8 horisontaalsed eramu ventilatsiooniseadmed on loodud eelkõige passiiv- ja madalaenergia majadele, aga sobivad kasutamiseks ka tavalistes eramutes ja büroodes. Ventilatsiooniseadmed tarnitakse kompaktsel kujul koos sisseehitatud nõudluspõhise juhtimise ja juhtimispuldiga. Ventilatsiooniseadmed on varustatud kõrge efektiivsusega vastuvoolu soojusvahetiga, kusjuures ventilaatorite erivõimsus (SFP) on väga madal.

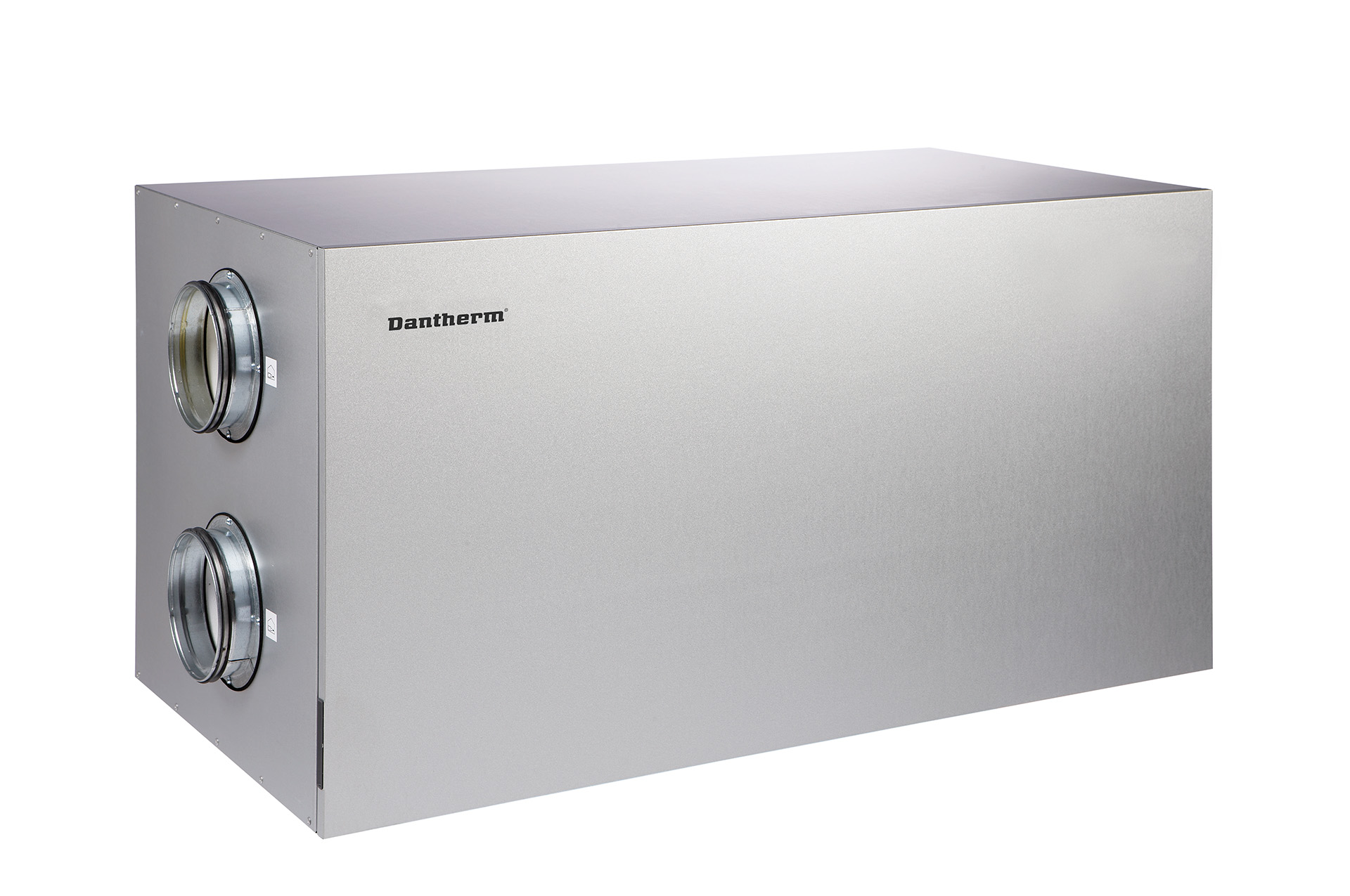

Dantherm-HCH-ventilatsiooniseade

Peamised eelised

  • nõudluspõhine juhtimine, sisseehitatud niiskusandur
  • suur kasutegur kuni 95%
  • heakskiidetud passiivmajades kasutamiseks
  • väikese energiatarbega EC-mootorid, väike ventilaatori erivõimsus (SFP)
  • madal müratase
  • lihtsalt paigaldatav lahendus, mis võimaldab õhuhulka reguleerida vahetult seadmel
  • juhtmevaba kaugjuhtimispult (lisa)
  • HCV mudelid sobivad 60x60 cm kapimoodulisse

Nõudluspõhine juhtimine

HCH seadmed töötavad automaatsel nõudluspõhisel juhtimisel, mis tagab suhtelise õhuniiskuse sobiva taseme elamus. Nõudluspõhise juhtimissüsteemi juurde kuulub seadmesse sisseehitatud niiskusandur, mis jälgib pidevalt väljatõmbeõhu suhtelist niiskust. Seadmele saab lisada ka ruumihügrostaadi või CO2 anduri. Vastavalt vajadusele toimub õhuhulga reguleerimine. Nii tagatakse optimaalne sisekliima ja minimeeritakse energiakulu ajal, mil inimtegevus majas on väike.

Kõrge efektiivsusega soojustagastus

Soojustagastus toimub suure efektiivsusega alumiiniumist vastuvoolusoojusvahetis, mille Dantherm on kohandanud optimaalse efektiivsuse saavutamiseks võimalikult väikese rõhukao ja minimaalse õhulekke juures. Danthermi omavalmistatud soojusvaheti optimaalne konstruktsioonilahendus on väljatöötatud põhjaliku uurimistöö ja katsetuste tulemusena.

Kõrge efektiivsus saavutatakse eelkõige tänu soojusvaheti suurele pinnale ja õhuvoolu optimaalsele jaotumisele. Kuna soojusvaheti plaadid on kokkuvolditud ja kõik servad ning nurgad enne korpusesse paigaldamist kuumsulatusmeetodil ühendatud, on õhulekked minimaalsed (<0,1%, rõhkudevahe 250 Pa korral). Plaatide unikaalne profiil tagab kondensaadi kiire eemaldumise ja seega parima kontakti õhu ning soojusvaheti pinna vahel. See tagab optimaalse soojusvahetuse ja väikese rõhukao.

Ventilaatorid

Kogu HC seerias kasutatakse ventilaatorites uusima tehnoloogiaga toodetud EC (Electromagnetic Commutation) mootoreid. Need moodsad mootorid ja ventilaatorite rootorid tagavad parima efektiivsuse ja on väga töökindlad ning vaiksed. Ventilaatorite toitepinge on 230 V AC ja kiiruse sujuv reguleerimine toimub 0-10 V signaali abil.

Juhtpaneel

Seadmete standardvarustuses on juhtpaneel, mis võimaldab kasutajal juhtida järgmisi funktsioone:

  • ventilaatori pöörlemiskiiruse käsitsijuhtimine
  • ventilaatori pöörlemiskiiruse automaatjuhtimine
  • käsitsilülitatav möödavool/jahutamine

Kaugjuhtimispult

Lisavarustuse hulka kuuluv juhtmevaba kaugjuhtimispult võimaldab valida ja seadistada järgmisi funktsioone:

  • automaatne nõudluspõhine juhtimine
  • käsitsijuhtimine
  • nädalaprogramm
  • äraolekurežiim
  • temperatuuri öine alandamine
  • küttekolderežiim
  • paigaldajarežiimi sisselülitamine
  • automaatse nõudluspõhise režiimi seadistuste muutmine
  • soojenduse, jahutuse ja möödavoolu seadeväärtuste muutmine
  • ventilaatorite pöörlemiskiiruse vaatamine ja muutmine

Sertifikaadid

Dantherm HC eramu ventilatsiooniseadmed omavad passiivmaja sertifikaati, mille on välja andnud Saksamaal Darmstadtis asuv PassivHaus Institut. Lisaks vastavad need DIBt LÜ-A20 nõuetele (Deutsches Institut für Bautechnik) ja on kontrollitud vastavalt standardile EN 308 (Saksamaa). Antud seadmed täidavad kõige rangemaid nõudeid energiasäästu, õhulekke, filtrite, mürataseme, soojustuse, külmakindluse, turvalisuse ja muude näitajate osas.



Mudel



HCH 5

HCH 8

Max õhuhulk*

m³/h

435

630

Õhuhulk rõhul 100 Pa

m³/h

375

530

Soojustagasti tüüp



vastuvoolu

Kõrgus

mm

600

600

Laius

mm

1180

1180

Sügavus

mm

580

780

Mass

kg

52

70

Õhukanalite ühendus

mm

Ø160

Ø250

Möödavoolukanal



jah

jah

*0 Pa



Passiivmaja sertifikaadid

Passiivmaja sertifikaat HCH 5 (pdf, ingliskeelne)
Passiivmaja sertifikaat HCH 8 (pdf, ingliskeelne)

Danthermi ventilatsiooniseadmete filtrid ja filtrite vahetamine
