HCV 5/HCH 5/HCH 8

Dantherm HC ventilatsiooniseadmed vastuvoolu soojustagastiga

HCV 5 (vertikaalne mudel), HCH 5 ja HCH 8 (horisontaalsed mudelid) eramu ventilatsiooniseadmed on loodud eelkõige passiiv- ja madalaenergia majadele, aga sobivad kasutamiseks ka tavalistes eramutes ja büroodes. Ventilatsiooniseadmed tarnitakse kompaktsel kujul koos sisseehitatud nõudluspõhise juhtimise ja juhtimispuldiga. Ventilatsiooniseadmed on varustatud kõrge efektiivsusega vastuvoolu soojusvahetiga, kusjuures ventilaatorite erivõimsus (SFP) on väga madal.

Peamised eelised
  • nõudluspõhine juhtimine, sisseehitatud niiskusandur
  • suur kasutegur kuni 95%
  • heakskiidetud passiivmajades kasutamiseks
  • väikese energiatarbega EC-mootorid, väike ventilaatori erivõimsus (SFP)
  • madal müratase
  • lihtsalt paigaldatav lahendus, mis võimaldab õhuhulka reguleerida vahetult seadmel
  • juhtmevaba kaugjuhtimispult (lisa)
  • HCV mudelid sobivad 60x60 cm kapimoodulisse

Nõudluspõhine juhtimine

HCV ja HCH seadmed töötavad mõlemad automaatsel nõudluspõhisel juhtimisel, mis tagab suhtelise õhuniiskuse sobiva taseme elamus. Nõudluspõhise juhtimissüsteemi juurde kuulub seadmesse sisseehitatud niiskusandur, mis jälgib pidevalt väljatõmbeõhu suhtelist niiskust. Vajadusel võib seadmega ühendada ruumihügrostaadi või CO2 anduri. Vastavalt vajadusele toimub õhuhulga reguleerimine. Nii tagatakse optimaalne sisekliima ja minimeeritakse energiakulu ajal, mil inimtegevus majas on väike.

Suure efektiivsusega vastuvoolu soojusvaheti

Soojustagastus toimub suure efektiivsusega alumiiniumist vastuvoolusoojusvahetis, mille Dantherm on kohandanud optimaalse efektiivsuse saavutamiseks võimalikult väikese rõhukao ja minimaalse õhulekke juures. Danthermi omavalmistatud soojusvaheti optimaalne konstruktsioonilahendus on väljatöötatud põhjaliku uurimistöö ja katsetuste tulemusena.


Kõrge efektiivsus saavutatakse eelkõige tänu soojusvaheti suurele pinnale ja õhuvoolu optimaalsele jaotumisele. Kuna soojusvaheti plaadid on kokkuvolditud ja kõik servad ning nurgad enne korpusesse paigaldamist kuumsulatusmeetodil ühendatud, on õhulekked minimaalsed (<0,1%, rõhkudevahe 250 Pa korral). Plaatide unikaalne profiil tagab kondensaadi kiire eemaldumise ja seega parima kontakti õhu ning soojusvaheti pinna vahel. See tagab optimaalse soojusvahetuse ja väikese rõhukao.

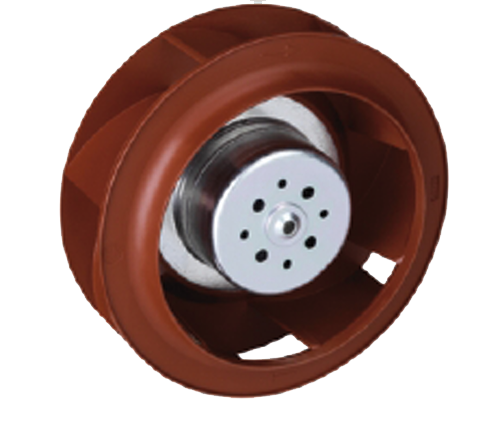

Ventilaatorid

Kogu HC seerias kasutatakse ventilaatorites uusima tehnoloogiaga toodetud EC (Electromagnetic Commutation) mootoreid. Need moodsad mootorid ja ventilaatorite rootorid tagavad parima efektiivsuse ja on väga töökindlad ning vaiksed. Ventilaatorite toitepinge on 230 V AC ja kiiruse sujuv reguleerimine toimub 0-10 V signaali abil.


Juhtpaneel

Seadmete standardvarustuses on juhtpaneel, mis võimaldab kasutajal juhtida järgmisi funktsioone:

  • ventilaatori pöörlemiskiiruse käsitsijuhtimine
  • ventilaatori pöörlemiskiiruse automaatjuhtimine
  • käsitsilülitatav möödavool/jahutamine

Kaugjuhtimispult

Lisavarustuse hulka kuuluv juhtmevaba kaugjuhtimispult võimaldab valida ja seadistada järgmisi funktsioone:

  • automaatne nõudluspõhine juhtimine
  • käsitsijuhtimine
  • nädalaprogramm
  • äraolekurežiim
  • temperatuuri öine alandamine
  • küttekolderežiim
  • paigaldajarežiimi sisselülitamine
  • automaatse nõudluspõhise režiimi seadistuste muutmine
  • soojenduse, jahutuse ja möödavoolu seadeväärtuste muutmine
  • ventilaatorite pöörlemiskiiruse vaatamine ja muutmine

Sertifikaadid

Dantherm HC eramu ventilatsiooniseadmed omavad passiivmaja sertifikaati, mille on välja andnud Saksamaal Darmstadis asuv PassivHaus Institut. Lisaks vastavad need DIBt LÜ-A20 nõuetele (Deutsches Institut für Bautechnik) ja on kontrollitud vastavalt standardile EN 308 (Saksamaa). Antud seadmed täidavad kõige rangemaid nõudeid energiasäästu, õhulekke, filtrite, mürataseme, soojustuse, külmakindluse, turvalisuse ja muude näitajate osas.



Mudel



     HCV 3

     HCV 4

     HCV 5

     HCH 5

     HCH8

Max õhuhulk*

(m3/h)

280

325

435

435

630

Õhuhulk rõhul 100 Pa

(m3/h)

235

275

375

375

530

Soojustagasti tüüp



vastuvoolu

Kõrgus

mm

1005

1005

1055

600

600

Laius

mm

530

530

590

1180

1180

Sügavus

mm

415

415

566

580

780

Mass

kg

33

33

45,5

52

70

Õhukanalite ühendus

mm

Ø125

Ø125

Ø160

Ø160

Ø250

Mõõdavoolu kanal



jah

ei

jah

jah

jah

*0 Pa
